Projektowanie

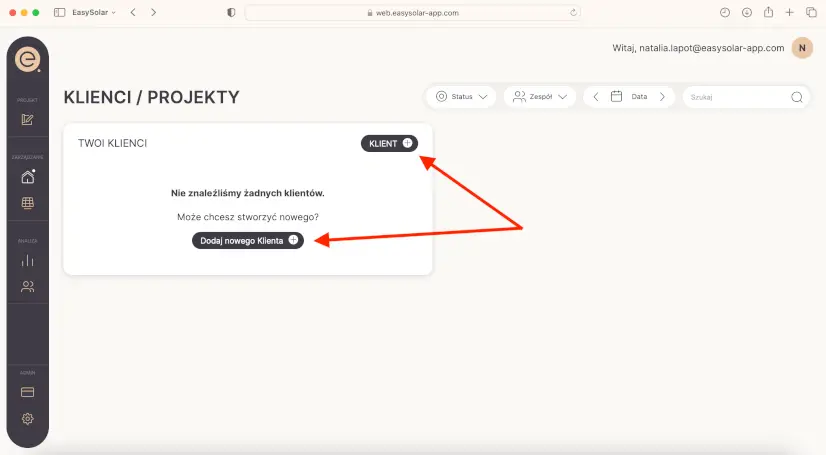

Nowy projekt systemu fotowoltaicznego można więc wykonać dla istniejącego już w osobistej bazie klienta lub na potrzeby projektu utworzyć nowego klienta.

Uprawnienie oraz poziom przypisania

• Każdy projekt systemu fotowoltaicznego musi być przypisany do klienta.
• Każdy utworzony klient jest widoczny jedynie dla właściciela konta.

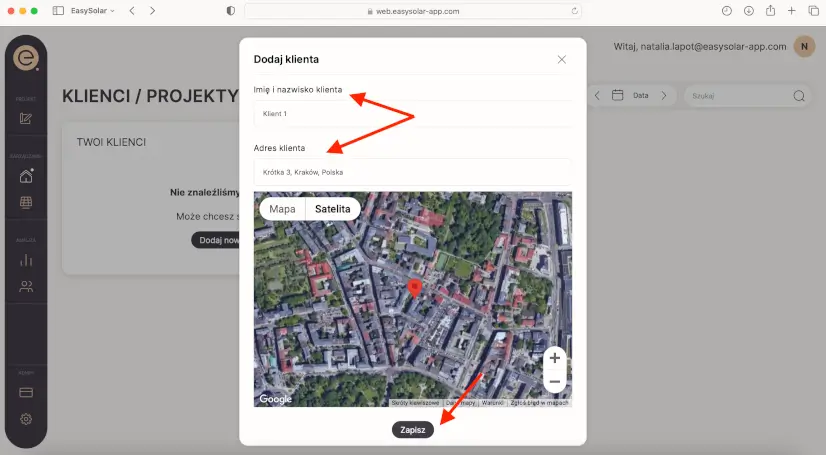

Aby stworzyć nowego klienta należy nadać mu nazwę - np. imię i nazwisko oraz podać jego adres, który zostanie automatycznie zlokalizowany przez integracje naszej aplikacji z mapami Google. Jeśli nasz klient zostanie poprawnie zlokalizowany, należy zapisać wprowadzone dane.

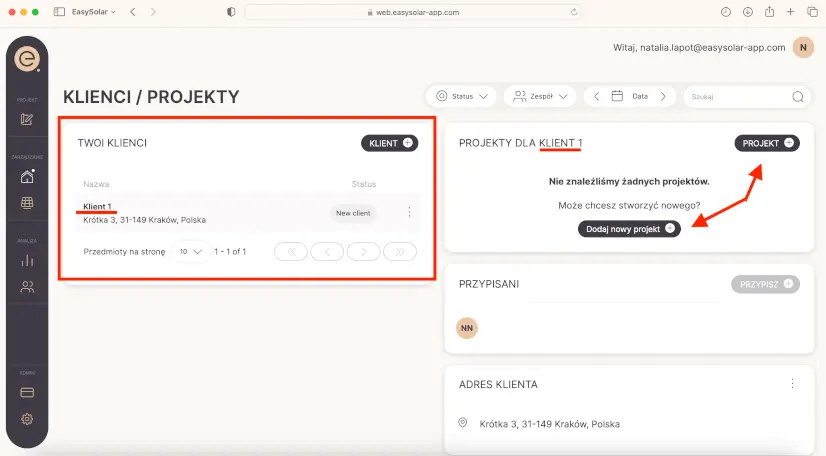

Następnym krokiem będzie kliknięcie w odpowiedniego klienta na liście TWOI KLIENCI. Po prawej stronie wyświetli się lista istniejących już projektów dla zaznaczonego klienta oraz opcja stworzenia nowego projektu.

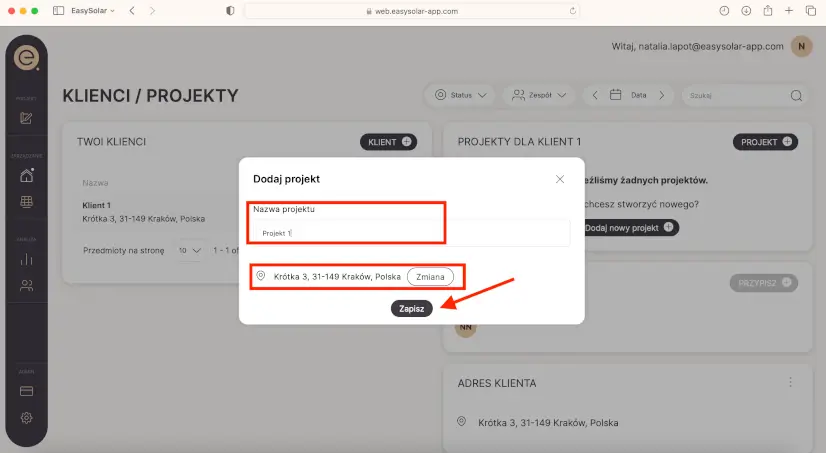

Po kliknięciu w DODAJ NOWY PROJEKT + lub PROJEKT + wyświetli się okno, w którym należy uzupełnić nazwę projektu. Stworzenie unikalnej nazwy projektu pozwoli na szybką i prostą lokalizację wykonanej wizualizacji nawet po dłuższym czasie. W oknie tym można również dokonać zmiany adresu wykonania planowego projektu. Prawidłowe wprowadzenie położenia geograficznego systemu fotowoltaicznego jest kluczowe w późniejszych etapach analitycznych instalacji.

Po zapisaniu podstawowych danych projektu można przejść do następnego etapu, czyli tworzenie wizualizacji. Aby przejść dalej należy przycisnąć pierwszy z trzech wyświetlanych piktogramów.

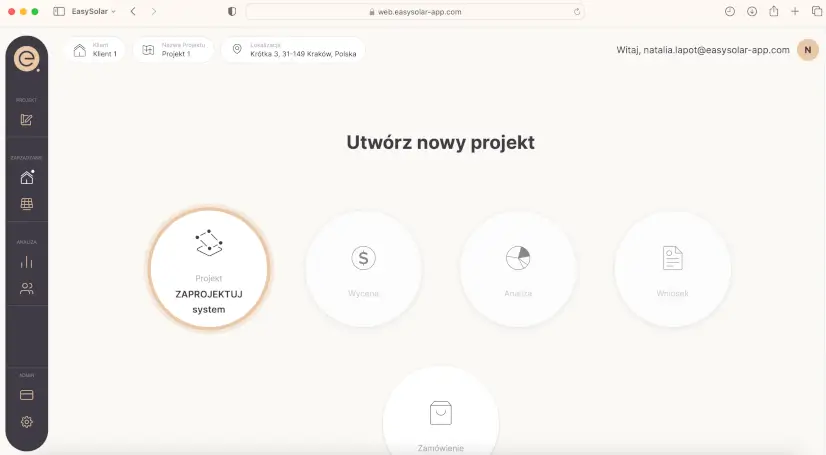

Po naciśnięciu piktogramu wyświetli się ścieżka wszystkich kroków tworzenia projektu w aplikacji EasySolar. Kroki należy wykonywać po kolei. Pierwszym z nich jest zaprojektowanie systemu.

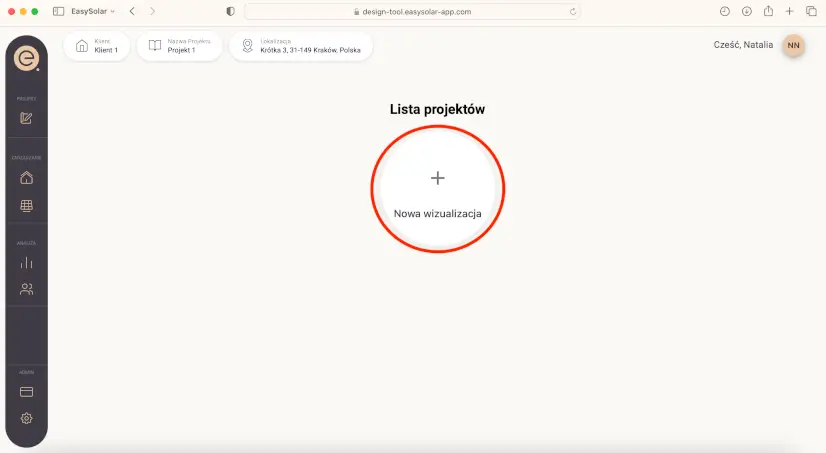

Następnie należy dodać nową wizualizację.

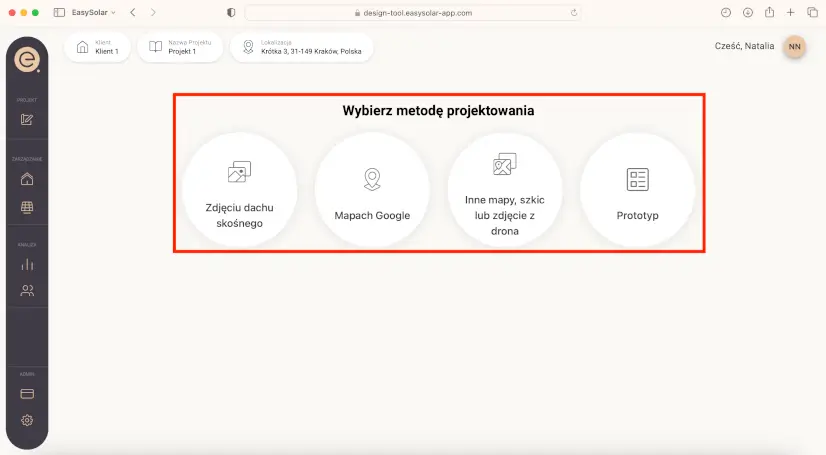

Po naciśnięciu w wizualizację nastąpi przekierowanie do menu, w którym należy wybrać jedną z czterech opcji tworzenia wizualizacji. Dostępne metody projektowania to: skorzystanie z własnego zdjęcia dachu, na którym wykonywana będzie instalacja; skorzystanie z inteligentnego narzędzia skonfigurowanego z mapami Google, dzięki któremu będzie możliwość wykonania wizualizacji na widoku dachu z satelity; skorzystanie z własnej mapy lub szkicu; wykonanie prototypu projektu, który nie zawiera w sobie wizualizacji.

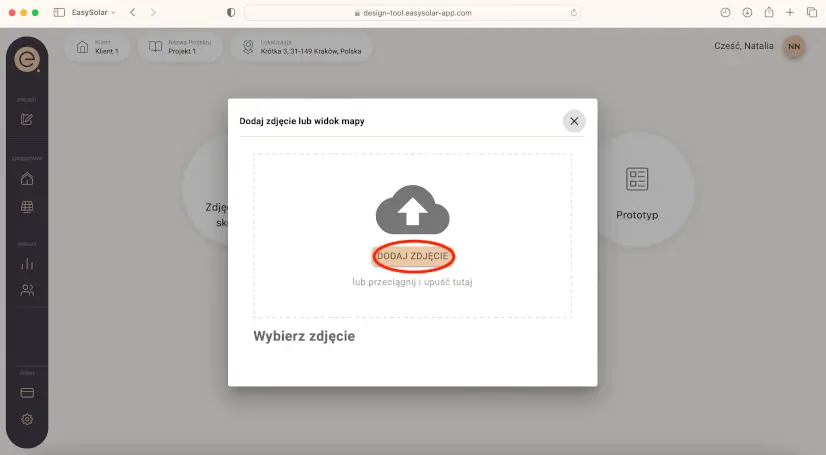

Wybierając metodę pierwszą lub trzecią należy wgrać w aplikację zdjęcie/szkic/rysunek/mapę, na których wykonywana będzie wizualizacja.

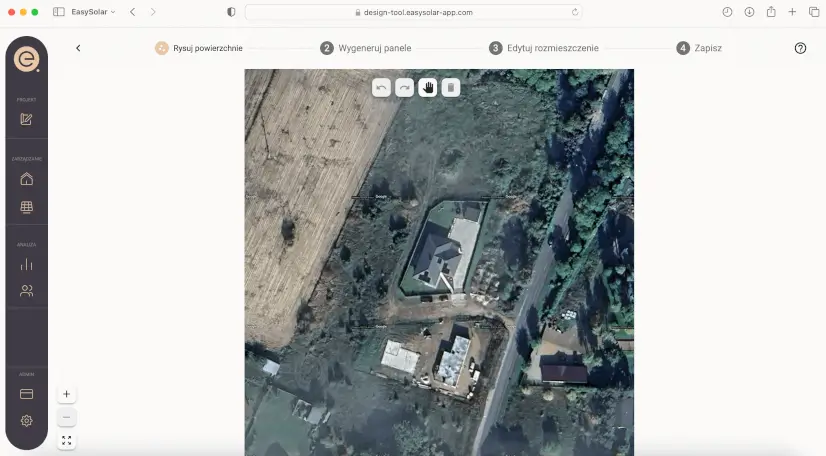

Wybierając metodę drugą, która korzysta z widoku satelit map Google - automatycznie wyświetli się wprowadzony adres projektu.

Proces tworzenia wizualizacji niezależnie od wybranej metody posiada samouczek, który automatycznie pojawia się przy każdym kroku wizualizacji w prawym dolnym roku. W każdym momencie można go wyłączyć.

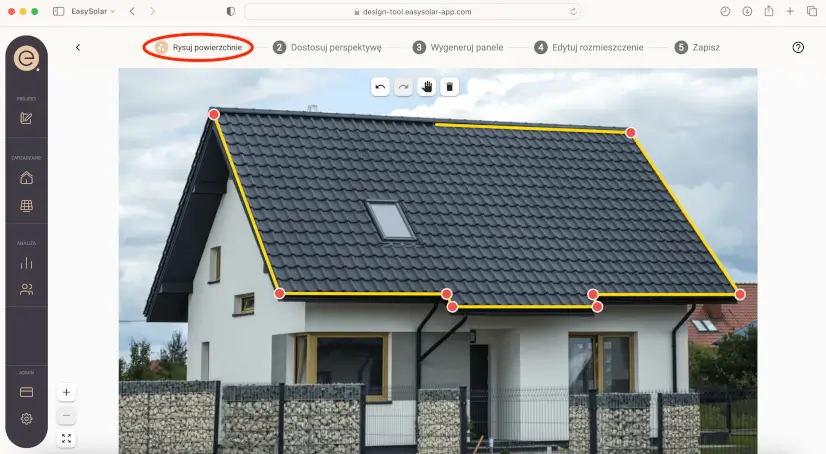

Pierwszym krokiem tworzenia wizualizacji jest Rysuj powierzchnię. W tym kroku należy jak najdokładniej zaznaczyć obszar do wykorzystania w projekcie.

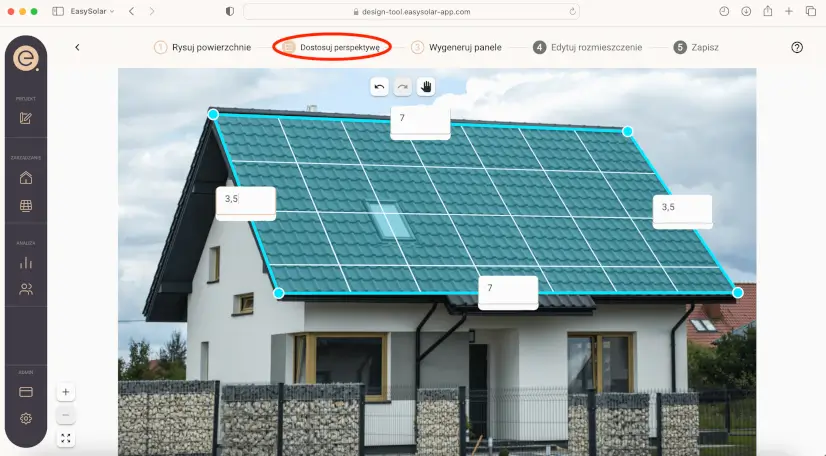

Następnym krokiem w wizualizacji jest Dostosuj perspektywę. Należy podać odległości rzeczywiste (w metrach) zaznaczonych obszarów na powierzchni projektu.

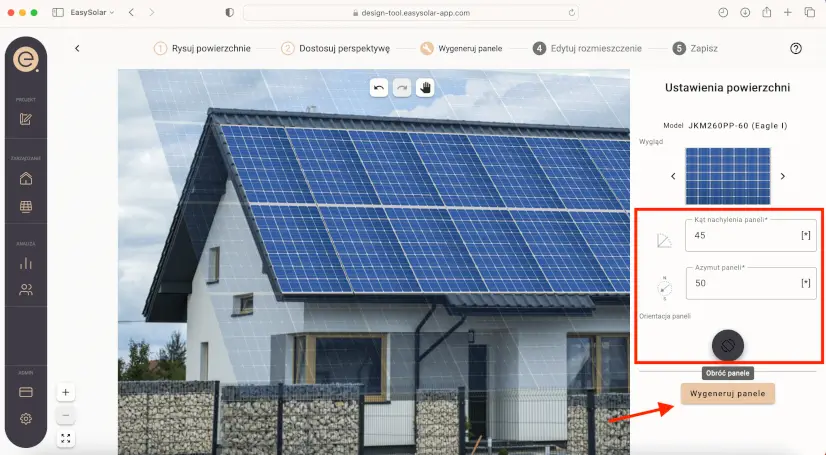

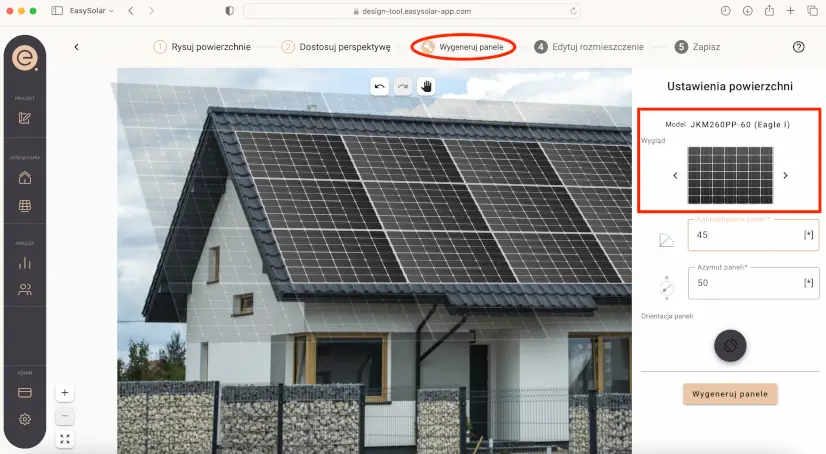

Po dostosowaniu perspektywy mamy pewność, że zaproponowana ilość paneli będzie optymalna. Następnym krokiem wizualizacji jest Generuj panele. W tym kroku należy wybrać model panelu oraz jego wygląd. Pozwoli to dokładnie zobrazować klientowi jak będzie wyglądać instalacja po jej założeniu.

Oprócz tego w kroku Generuj panele należy wprowadzić dane takie jak: azymut paneli oraz ich kąt nachylenia. W tym kroku można również obrócić panele w odpowiednim kierunku.

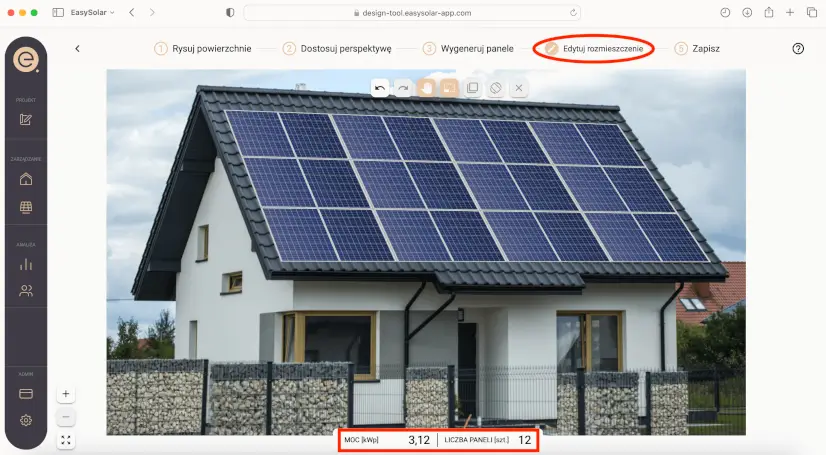

Następnym etapem jest Edytuj rozmieszczenie. W tym kroku można dowolnie rozmieszczać panele na wizualizacji. Na tym etapie również wyświetlana jest moc instalacji oraz ilość paneli.

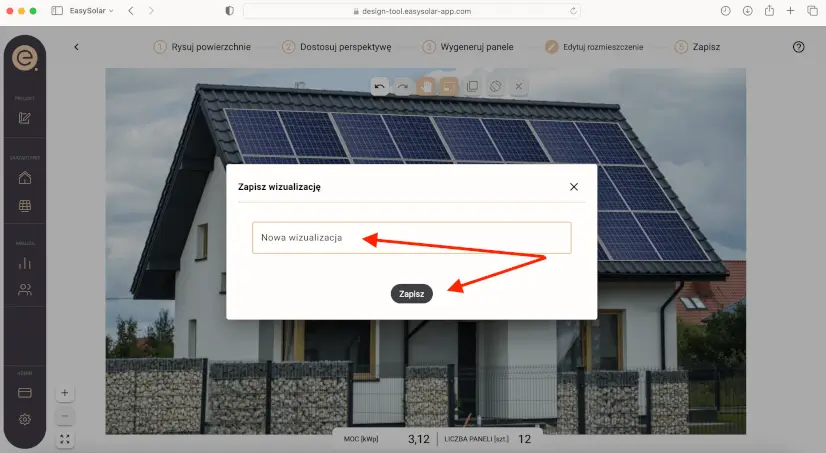

Po przejściu przez wszystkie kroki należy nadać nazwę stworzonej wizualizacji oraz ją zapisać.

Przy wyborze czwartej metody projektowania, czyli prototyp, należy samodzielnie wprowadzić rodzaj powierzchni, na której zostanie wykonana instalacja (dach płaski, dach skośny, grunt) jej pole oraz pożądany procent jej wykorzystania
